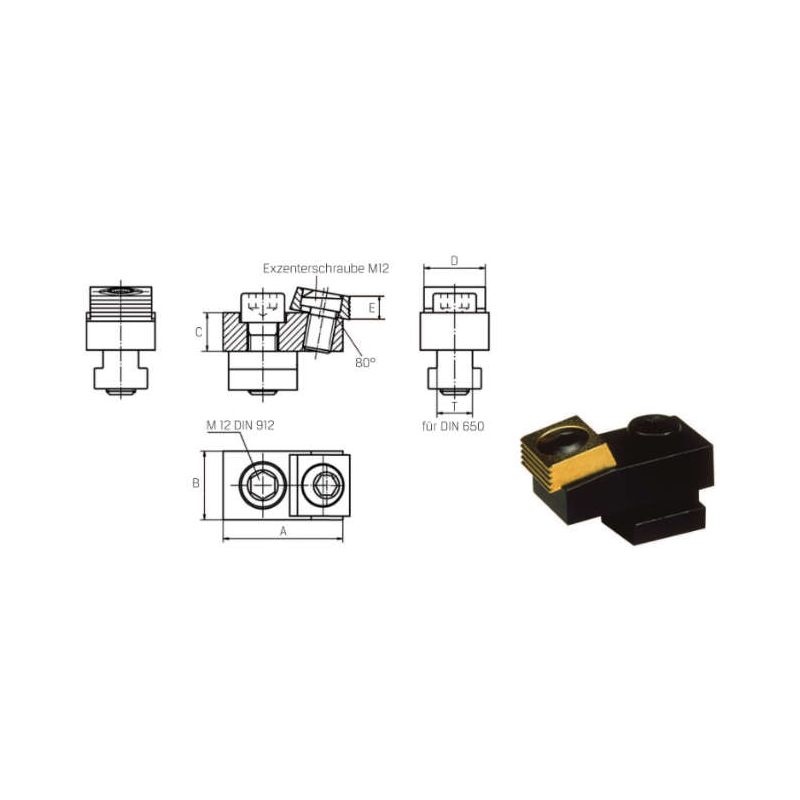

Niederzug-Spannpratze IBT, für Maschinentisch und Vorrichtungsplatte
Abb.ä.
Artikel-Nr.: 297986 0001
Artikel-Nr.: X54000
75,70 €
zzgl. MwSt. / pro Stück
Produktbeschreibung
Ausführung:
- durch den Niederzug-Effekt wird das Werkstück auf die Unterlage gedrückt
- für T-Nuten 14, 16, 18 mm und für die direkte Montage auf der Vorrichtungsplatte oder dem Maschinentisch
- Exzenter-Spannschraube M12 für Spannkraft 18 kN
- Körper und Klemmscheibe einsatzgehärtet
- mit gezahnter Kante für Rohteile und glatter Kante für bearbeitete Teile
- passt sich der Winkellage des Werkstücks an, d. h. das Werkstück muss nicht rechtwinklig sein
- durch den Niederzug-Effekt wird das Werkstück auf die Unterlage gedrückt
- für T-Nuten 14, 16, 18 mm und für die direkte Montage auf der Vorrichtungsplatte oder dem Maschinentisch
- Exzenter-Spannschraube M12 für Spannkraft 18 kN
- Körper und Klemmscheibe einsatzgehärtet
- mit gezahnter Kante für Rohteile und glatter Kante für bearbeitete Teile
- passt sich der Winkellage des Werkstücks an, d. h. das Werkstück muss nicht rechtwinklig sein
Technische Daten
Hersteller-Art.Nr.: | X54000 |
G: | ohne T-Nutenstein |
B mm: | 28,4 |
Zolltarifnummer: | 84662098 |
C (vorne) mm: | 12,7 |
C (hinten) mm: | 16 |
Marke: | IBT |
E mm: | 2 |
A mm: | 50 |
